คําอธิบายสินค้า
ลมที่พัดจากพัดลมเพดานอุตสาหกรรมขนาดใหญ่รู้สึกเหมือนระบบลมธรรมชาติ ความเร็วลมเป็นเพียงความรู้สึกเย็นที่ดีที่สุดของผิวหนังมนุษย์ พนักงานสามารถรู้สึกถึงความแตกต่างของอุณหภูมิ 5-8 องศาให้สภาพแวดล้อมการทํางานที่เหมาะสมกับบุคลากรในช่วงฤดูร้อนร้อนดังนั้นการปรับปรุงประสิทธิภาพการผลิต
ฟังก์ชันของพัดลม:
1)ระบบอากาศ
พัดลมจะช่วยปรับปรุงการแลกเปลี่ยนอากาศในพื้นที่ทั้งหมด การออกแบบที่เรียบง่ายได้อย่างสมบูรณ์แบบ สามารถผลิตลม 3 มิติ ความเร็ว 2-3m / s และทําให้คุณรู้สึกเหมือนจะสนุกกับระบบลมธรรมชาติมันช่วยกระจายควันเพื่อปรับปรุงคุณภาพพื้นที่ทํางาน สร้างสภาพแวดล้อมการทํางานที่สุขภาพดี แห้งและปลอดภัย ปรับปรุงประสิทธิภาพการทํางาน
2)ความสะดวก
เป็นความสะดวกสบายในการทํางาน ระบบควบคุมรับรองระบบควบคุมสัดส่วนความถี่ poleless ล่าสุด นอกจากการทํางานสะดวกสบายอินเตอร์เฟซการทํางานที่ทําให้มนุษย์สามารถสนุกกับความงามของอิเล็กทรอนิกส์และเครื่องจักร.
- การล้างความชื้น
เพราะมันสามารถผลิตปริมาณอากาศขนาดใหญ่ ช่วยกระตุ้นการไหลเวียนอากาศได้อย่างมีประสิทธิภาพ เพื่อให้ความชื้นแพร่ระบายได้อย่างดี ลดความน่าจะเป็นของปัญหา เช่น แมลงเตียง ฟองกี้ เป็นต้น
4)สวยและทนทาน
หลังจากการรักษาพื้นผิวที่ซับซ้อน สินค้าสามารถหลีกเลี่ยงความเจ็บปวดของการทําความสะอาดระยะเวลา อัตราส่วนค่าใช้จ่ายและประสิทธิภาพสูงที่สุด อายุการใช้งานของพัดลมแต่ละพัดลมสามารถถึงมากกว่า 10 ปี
- ประหยัดพลังงาน
พลังงานที่ระบุของมอเตอร์บนแฟนคือ 1.5KW แฟนแต่ละตัวสามารถครอบคลุมพื้นที่ทํางาน 1000 ตารางเมตร 8 ชั่วโมงต่อวันเมื่อเทียบกับพัดลมขนาดเล็กทั่วไปและเครื่องปรับอากาศที่ใช้พลังงานสูง, พัดลมเพดานอุตสาหกรรมขนาดใหญ่สามารถเรียกว่าตัวอย่างของการประหยัดพลังงาน, สามารถลดต้นทุนการดําเนินงานของคุณได้มาก.
หลักการทํางาน:
พัดลมเพดานขนาดใหญ่ เป็นสินค้าชุดหนึ่ง ที่ถูกพัฒนามาเพื่อประหยัดพลังงาน และปรับปรุงสภาพแวดล้อมในการทํางานการทําความเย็นไม่ใช่วิธีเดียวที่จะทําให้เกิดผลลัพธ์ของความเย็นและความสบายใจพื้นที่ของพัดลมสามารถลมได้ถูกกําหนดโดยขนาดกว้างของมัน แต่ไม่ได้ทําอะไรกับความเร็วของมัน ดังนั้นพัดลมอุตสาหกรรมขนาดใหญ่และความเร็วต่ํารวมถึงคุณสมบัติทั้งหมดนี้.
หลังจากการวิจัยและสํารวจอย่างลึกซึ้งหลายปี โดยการบูรณาการเทคโนโลยีการบินที่ก้าวหน้าจากต่างประเทศ เราไดเซ็น ได้พัฒนาใบพัดพัดพัดมันสอดคล้องกับสายลมอย่างต่อเนื่องและเงียบ โดยการหมุนช้า ๆปริมาณอากาศขนาดใหญ่ที่เกิดจากใบเล็บที่พิเศษและมีประสิทธิภาพสูงผลักดันลง
มันผลักดันปริมาณอากาศจํานวนมากลงสู่พื้น และสร้างอากาศระดับสูงที่เคลื่อนไหวในแนวราบข้อดีคือพื้นที่ครอบคลุมทั่วไปและการไหลเวียนอากาศสามมิติ.
ความเร็วของลมที่เกิดจาก"พัดลมเพดานอุตสาหกรรมขนาดใหญ่"เป็นประมาณ 1-3m / s,คํานวณโดยสมบูรณ์แบบตามความรู้สึกที่ดีที่สุดของความเย็นเมื่อการไหลของอากาศผ่านผิวหนังของมนุษย์. การไหลของอากาศที่แรงเกินไปทําให้คนรู้สึกอารมณ์ระคาย,ความรู้สึกถูกเป่าโดยตรง,ความเร็วของอากาศที่สูงเกินไป ก็ทําให้คนหมุนเวียนเพียงแค่การระเหยของผิวหนัง รวมความเร็วของลม สามารถทําให้คนสวยงาม'รู้สึกเย็น
"สีแดง"มาตรฐานเทคนิคพัดลมเพดานอุตสาหกรรม
สาธารณะ
หมายเลขรุ่น ---------------------------------------------------------------------------DS-73
รูปแบบการทํางาน --------------------------------------------------------------------- การทํางานไปข้างหน้า
กว้าง ---------------------------------------------------------------------------- 24 ฟุต / 7.3 เมตร
สไตล์ใบมีด ---------------------------------------------------------------------------------------------------- ด้านกระดาษบิน/OP
จํานวนใบมีด ---------------------------------------------------- 6
พลังม้าชื่อ -------------------------------------------- 2.0 HP / 1.5 kW
น้ําหนักแขวน (เฉลี่ย) -------------------------------------------------- 156Kg
น้ําหนักการขนส่ง (รวมกล่องควบคุม เครื่องติดตั้ง) (เฉลี่ย) 186 kg
ขนาดสูงสุด dB
(*ค่า dB ได้รับโดยการทดสอบ ค่าใช้งาน / การติดตั้งเฉพาะตัวอาจแตกต่างกัน
ประสิทธิภาพ (ในความเร็วสูงสุด)
ความเคลื่อนที่ (fwd, พัดลง) ---------- 16800 CMM (( m3/min)
ความเร็วสูงสุด 50 RPM
การใช้พลังงาน @ ความเร็วสูงสุด ----------------------- 1.5 kW
ประสิทธิภาพ @ 100% สูงสุด ความเร็ว ---------------------------------- 8.53CMM/Watt
พื้นที่ที่มีประสิทธิภาพสูงสุด(หลากหลายตามความสูงการติดตั้งที่แตกต่างกัน และต่ํากว่าอุปสรรค)---- 600-1400 m2
ระยะทางอุตสาหกรรมทั่วไป ---------------------------------------------12-40 เมตร
เครื่องติดตั้ง
การติดตั้งแบบมาตรฐาน
เครื่องกรง I-Beam ทั่วไป w/ สายสับและ 250mm Drop
กลูแลม มอนท์ (ไม่จํากัด) หมุนสับสับสับสับสับสับ & 200MM Drop
การขยายการตกเพิ่มเติม (Puyou)--------- สูงสุด 2 เมตรใน 20 ซม.
มอเตอร์
มอเตอร์เกียร์ --------------------------------------------------- CV40-30-1500
โครงสร้างสรรพภัณฑ์ ------------------------------------------------------- SKF สารสรรพภัณฑ์หนัก
อายุการออกแบบ 12 ปี
HP --------------------------------------------------- 2 / 1.5 กิโลกรัม
อุณหภูมิการทํางานภายใน ---- -20 °C ถึง +40 °C
ประเภทการกันความร้อน ---------------------------------- H
ระดับการป้องกัน IP 55
สภาพการทํางาน S 1
ค่าบริการ 0.8/078
กล่องเกียร์
ประเภท ------------------------------------------------------------ 2 ขั้น Helical
ระยะเวลาการใช้งาน
พานควบคุมเครื่องยนต์ (MCP)
พลังงานมาตรฐานและอัมเปอร์สูงสุดใช้ ---- -----220V AC 2Ø (16A) หรือ 380 AC 3Ø (20A)
ไฟแสดงพลังงาน ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______
เครื่องกรองสาย RF
เครื่องตัดอากาศ
คาเบลขับเคลื่อนเครื่องยนต์ VFD -----------------RVV1*
เครื่องแปลงความถี่
เครื่องควบคุมความถี่ที่ไม่มีขั้ว,(1.5 กิโลวัตต์) ราคา 380V/220V
ส่วนประกอบความปลอดภัย
สกรูหมุนหมุน
โครงสร้างป้องกันการตกของเครื่องกล
สายเหล็กเคลือบพลาสติก
สายเชื่อมขัดใบ (6) สายความปลอดภัย สายสายสาย (เพียงติดเพดาน)
สกรูความแข็งแรงสูงและลูกหมากกันสลิด 8 ชิ้น8,10.9, 12.9 เกรดสําหรับโครงสร้างต่าง ๆ
การรับประกัน
การรับประกันชิ้นส่วนหนึ่งปี สําหรับมอเตอร์ ใบเลื่อย กล่องเกียร์ และแผ่นควบคุม
รูปแบบสินค้า
| |
รุ่น |
โวลเตชั่น |
พลัง |
กว้าง |
ความเร็วสูงสุด |
ปริมาณ |
เสียงเกรด |
น้ําหนัก |
| เฟงเชน เซียร์ |
DS-73 |
220V/380V |
1.5KW |
7.3M |
50 |
16800 m3/นาที |
≤60 |
156 กิโลกรัม |
| DS-66 |
220V/380V |
1.5KW |
6.6M |
55 |
12862m3/นาที |
≤60 |
151 กิโลกรัม |
| DS-60 |
220V/380V |
1.5KW |
6.0M |
60 |
12261m3/นาที |
≤60 |
148 กรัม |
| DS-54 |
220V/380V |
1.5KW |
5.4M |
65 |
11963 m3/นาที |
≤60 |
144 กิโลกรัม |
| เฟงชิงซีรี่ย์ |
DS-48 |
220V |
0.75KW |
4.8M |
75 |
10675 m3/นาที |
≤40 |
60 กก. |
| DS-42 |
220V |
0.52KW |
4.2M |
85 |
5213m3/นาที |
≤40 |
56 กิโลกรัม |
| DS-36 |
220V |
0.40KW |
3.6M |
95 |
3326 m3/min |
≤40 |
52 กิโลกรัม |
| DS-30 |
220V |
0.35KW |
3.0M |
120 |
2673 m3/นาที |
≤40 |
48 กิโลกรัม |
การตั้งค่าส่วนประกอบหลัก
★อุปกรณ์ขับเคลื่อน
•เฟงเชนแฟนซีรีส์นํามอเตอร์กล่องเกียร์ไต้หวัน / เยอรมัน
•เฟงชิงซีรี่ย์นํามาใช้ในอุตสาหกรรมแรกที่ไม่คาร์บอนแปรง, ทอร์คใหญ่, มอเตอร์ขับเคลื่อน DC,การปรับปรุงความน่าเชื่อถือและประสิทธิภาพการส่ง
★อุปกรณ์ควบคุม
•เฟงเชนแฟนซีรีส์รับรองไต้หวัน / เยอรมนี แบรนด์อินเวอร์เตอร์ไม่มีขั้นตอนการเปลี่ยนแปลงความเร็ว (ตัวควบคุมกันระเบิดแบบเลือก) เพื่อตั้งค่าเครื่องตัดวงจรความแรงเกินป้องกันความอ้วน, แฟนเย็นและส่วนประกอบอื่น ๆ
•เฟงชิงแฟนซีรีส์รับใช้เครื่องควบคุมฟรีแปรงพิเศษ
★ใบพัดลม
•วัสดุของใบลมรับการรักษา T6 แมกนีเซียมอลูมิเนียมเหล็กสับสน, ความทนทานต่อการกัดกร่อน, ความแข็งแรงสูง, ความแข็งแรงสูง
•โปรแกรมซิมูเลอรี่ของสารไหลย้อนหลัง ซิมูเลอรี่ CFD และการทดสอบในอุโมงค์ลม ตามแนวทางการป้องกันความเหนื่อยล้าทางอากาศ
•ด้วยฟังก์ชันการเริ่มต้นช้า, การแบกและการกระแทกของมอเตอร์ถูกลดลงมาก, และอายุการใช้งานยาวer
★องค์ประกอบโครงสร้าง
•ส่วนโครงสร้างถูกสร้างขึ้นโดยเลเซอร์ Q235B, บิดโครงสร้างที่แข็งแรง, และส่วนหนาที่สุดคือ 8 มม.
•โบลท์ความแข็งแรงสูงจากเหล็กสแตนเลส และมังคุดกันการเลื่อนที่ใช้สําหรับโบลท์.
•โลหะสายเชือกและ turnbuckle โครงสร้างความดันเพื่อทําให้ความมั่นคงของลมต่อการตก
• ชาซีที่บูรณาการสามารถป้องกันความเสี่ยงของการหัก โครงสร้างกันตกของสับขัดสามารถป้องกันความบกพร่องของสกรู ชาซีสามารถตกการออกแบบการจัดวางรูของโครงสร้างพลายเวย์สามารถป้องกันการเลื่อน, โครงสร้างที่ปรับได้เหมาะสมกับสภาพการติดตั้งใด ๆ และรูคางที่ปรับได้ในรูปคลุมสามารถปรับได้เพื่อให้แน่ใจว่าระดับระนาบของแกนหมาก

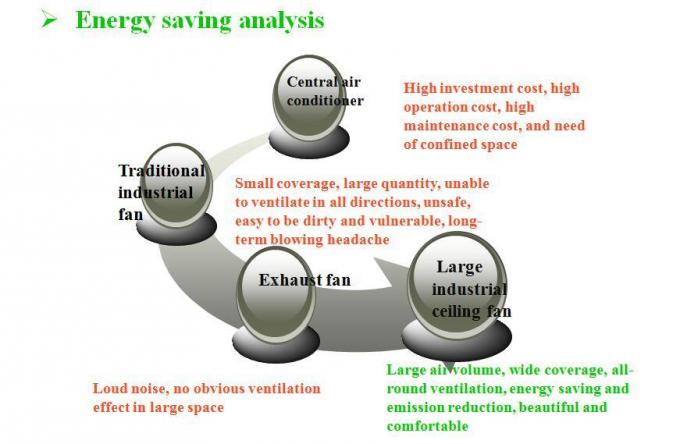

การเปรียบเทียบ 3 วิธีการเย็นในโรงงานขนาด 1000 ตารางเมตร
| ระบบเย็น |
จํานวน |
พลังงาน/หน่วย |
พลังงานสูง |
การเปรียบเทียบทั่วไป |
| เครื่องปรับอากาศกลาง |
1 |
80KW |
80KW |
ผนัง ประตูและหน้าต่างของโรงงานต้องถูกกันไฟฟ้า ค่าใช้จ่ายในการลงทุนครั้งเดียวของอุปกรณ์สูงและต้นทุนการบํารุงรักษาในการเปลี่ยนธาตุกรองและเพิ่มสารเย็นสูง |
| พัดลมอุตสาหกรรมแบบดั้งเดิม |
40 |
0.3KW |
12KW |
การติดตั้งพัดลมผนังแบบดั้งเดิมจํากัดด้วยผนังและเสา สายไฟฟ้าของพัดลมพื้นกระจายออกไป ซึ่งมีอันตรายต่อความปลอดภัยมันไม่ปลอดภัยสําหรับผมของสมาชิกของพนักงานที่จะผสมผสานกับใบลัดลมซึ่งใช้พื้นที่เล็ก และใช้งานได้นานไม่นาน |
| 7.3Mพัดลมเพดานอุตสาหกรรมขนาดใหญ่ |
1 |
1.5KW |
1.5KW |
พื้นที่ครอบคลุมขนาดใหญ่ อายุการใช้งานยาว ราคาบํารุงรักษาที่ต่ํา การติดตั้งไม่ใช้พื้นที่โรงงาน ความปลอดภัยและการคุ้มครองสิ่งแวดล้อม |
การบริโภคพลังงานของพัดลมเพดานอุตสาหกรรมขนาดใหญ่ ประมาณ 1 / 50 ของเครื่องปรับอากาศกลางและ 1 / 10 ของพัดลมผนังอุตสาหกรรมดั้งเดิม
***สถานที่ที่เหมาะสมในการติดตั้ง: โครงสร้างที่สูงพอโรงงาน กีฬา ศูนย์, โลจิสติก สถานที่ รถซ่อมแซมโรงงาน, ซุปเปอร์มาร์เก็ตสนามบิน,แพ็คเกจโรงงานสัตว์การปลูกอุตสาหกรรมใดๆชนิดของโฮลเช่น ศูนย์ออกกําลังกาย เป็นต้น
***ความสูงของการติดตั้ง: "เฟงเชน"สินค้าชุดสําหรับความสูง 6 เมตรถึง 20 เมตร
"เฟงชิง"ผลิตภัณฑ์ชุดสําหรับความสูง 3 เมตรถึง 6 เมตร

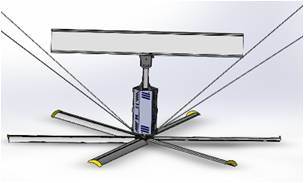

***วิธีแก้ปัญหาสําหรับโครงสร้างการติดตั้งสามประเภทหลัก ดังภาพด้านบน
มีรูปแบบต่างๆของโครงสร้างอาคาร เรานําวิธีการติดตั้งของโครงสร้างสามประเภททั่วไปให้คุณ (รูปด้านขวา):

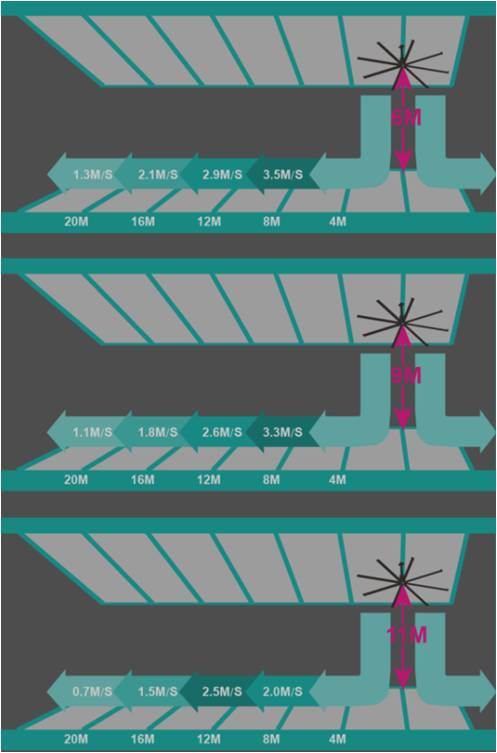

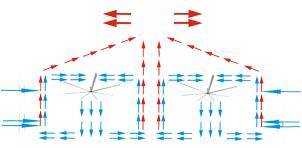

กระแสอากาศของพัดลม

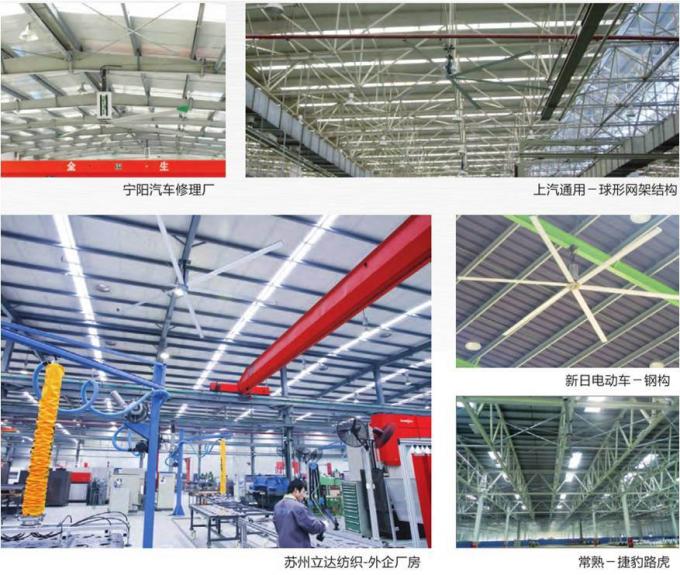

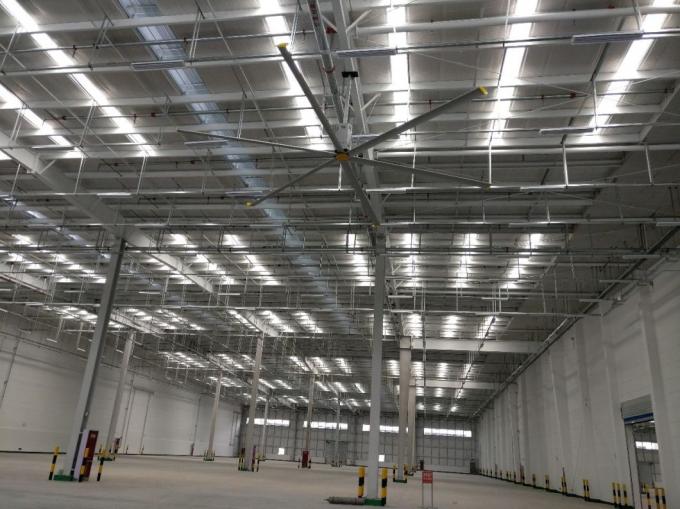

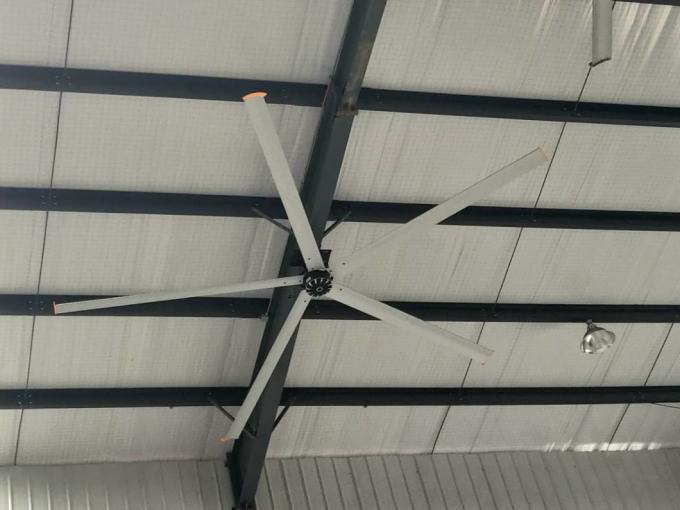

การใช้งานทั่วไปของลูกค้า
