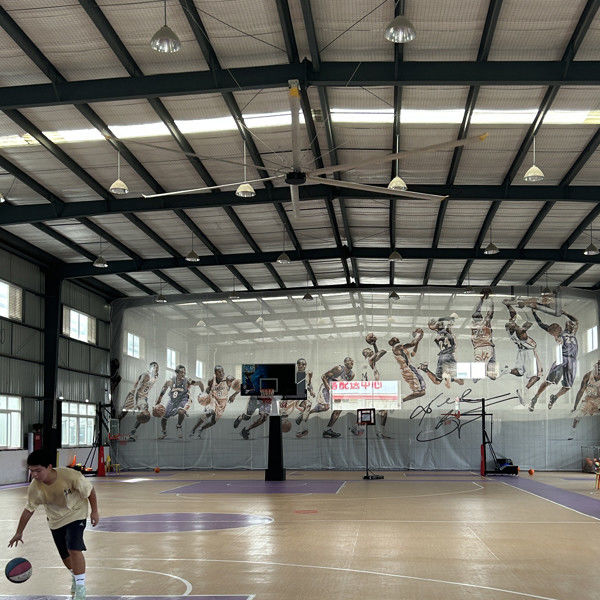

7.3m พัดลมเพดานยักษ์

ลมที่พัดจากพัดลมเพดานอุตสาหกรรมขนาดใหญ่รู้สึกเหมือนระบบลมธรรมชาติ ความเร็วลมเป็นเพียงความรู้สึกเย็นที่ดีที่สุดของผิวหนังมนุษย์ พนักงานสามารถรู้สึกถึงความแตกต่างของอุณหภูมิ 5-8 องศาให้สภาพแวดล้อมการทํางานที่เหมาะสมกับบุคลากรในช่วงฤดูร้อนร้อนดังนั้นการปรับปรุงประสิทธิภาพการผลิต

ฟังก์ชันของพัดลม:

1)ระบบอากาศ

พัดลมปรับปรุงการแลกเปลี่ยนอากาศในพื้นที่ทั้งหมด'การออกแบบที่เรียบร้อยสมบูรณ์แบบสามารถผลิต 2-3m / s ความเร็วลมสามมิติ และทําให้คุณรู้สึกเหมือนการเพลิดเพลินระบบลมธรรมชาติก๊าซคาร์บอนไดออกไซด์และอากาศที่ยากจนที่มีแรงโน้มถ่วงเฉพาะสูงเพื่อปรับปรุงคุณภาพพื้นที่ทํางาน สร้างสภาพแวดล้อมการทํางานที่สุขภาพดี แห้งและปลอดภัย ปรับปรุงประสิทธิภาพการทํางาน

2)ความสะดวก

เป็นความสะดวกสบายในการทํางาน ระบบควบคุมรับรองระบบควบคุมสัดส่วนความถี่ poleless ล่าสุด นอกจากการทํางานสะดวกสบายอินเตอร์เฟซการทํางานที่ทําให้มนุษย์สามารถสนุกกับความงามของอิเล็กทรอนิกส์และเครื่องจักร.

1. การล้างความชื้น

เพราะมันสามารถผลิตปริมาณอากาศขนาดใหญ่ ช่วยกระตุ้นการไหลเวียนอากาศได้อย่างมีประสิทธิภาพ เพื่อให้ความชื้นแพร่ระบายได้อย่างดี ลดความน่าจะเป็นของปัญหา เช่น แมลงเตียง ฟองกี้ เป็นต้น
4)สวยและทนทาน
หลังจากการรักษาพื้นผิวที่ซับซ้อน สินค้าสามารถหลีกเลี่ยงความเจ็บปวดของการทําความสะอาดระยะเวลา อัตราส่วนค่าใช้จ่ายและประสิทธิภาพสูงที่สุด อายุการใช้งานของพัดลมแต่ละพัดลมสามารถถึงมากกว่า 10 ปี

1. ประหยัดพลังงาน

พลังงานที่ระบุของมอเตอร์บนแฟนคือ 1.5KW แฟนแต่ละตัวสามารถครอบคลุมพื้นที่ทํางาน 1000 ตารางเมตร 8 ชั่วโมงต่อวันเมื่อเทียบกับพัดลมขนาดเล็กทั่วไปและเครื่องปรับอากาศที่ใช้พลังงานสูง, พัดลมเพดานอุตสาหกรรมขนาดใหญ่สามารถเรียกว่าตัวอย่างของการประหยัดพลังงาน, สามารถลดต้นทุนการดําเนินงานของคุณได้มาก.

หลักการทํางาน:

พัดลมเพดานขนาดใหญ่ เป็นสินค้าชุดหนึ่ง ที่ถูกพัฒนามาเพื่อประหยัดพลังงาน และปรับปรุงสภาพแวดล้อมในการทํางานการทําความเย็นไม่ใช่วิธีเดียวที่จะทําให้เกิดผลลัพธ์ของความเย็นและความสบายใจพื้นที่ของพัดลมสามารถลมได้ถูกกําหนดโดยขนาดกว้างของมัน แต่ไม่ได้ทําอะไรกับความเร็วของมัน ดังนั้นพัดลมอุตสาหกรรมขนาดใหญ่และความเร็วต่ํารวมถึงคุณสมบัติทั้งหมดนี้.
หลังจากการวิจัยและสํารวจอย่างลึกซึ้งหลายปี โดยการบูรณาการเทคโนโลยีการบินที่ก้าวหน้าจากต่างประเทศ เราไดเซ็น ได้พัฒนาใบพัดพัดพัดมันสอดคล้องกับสายลมอย่างต่อเนื่องและเงียบ โดยการหมุนช้า ๆปริมาณอากาศขนาดใหญ่ที่เกิดจากใบเล็บที่พิเศษและมีประสิทธิภาพสูงผลักดันลง
มันผลักดันปริมาณอากาศจํานวนมากลงสู่พื้น และสร้างอากาศระดับสูงที่เคลื่อนไหวในแนวราบข้อดีคือพื้นที่ครอบคลุมทั่วไปและการไหลเวียนอากาศสามมิติ.
ความเร็วของลมที่เกิดจาก"พัดลมเพดานอุตสาหกรรมขนาดใหญ่"เป็นประมาณ 1-3m / s,คํานวณโดยสมบูรณ์แบบตามความรู้สึกที่ดีที่สุดของความเย็นเมื่อการไหลของอากาศผ่านผิวหนังของมนุษย์. การไหลของอากาศที่แรงเกินไปทําให้คนรู้สึกอารมณ์ระคาย,ความรู้สึกถูกเป่าโดยตรง,ความเร็วของอากาศที่สูงเกินไป ก็ทําให้คนหมุนเวียนเพียงแค่การระเหยของผิวหนัง รวมความเร็วของลม สามารถทําให้คนสวยงาม'รู้สึกเย็น




"จูเนีย"มาตรฐานเทคนิคพัดลมเพดานอุตสาหกรรม

สาธารณะ
หมายเลขรุ่น ---------------------------------------------------------------------------DS-73
รูปแบบการทํางาน --------------------------------------------------------------------- การทํางานไปข้างหน้า
กว้าง ---------------------------------------------------------------------------- 24 ฟุต / 7.3 เมตร
สไตล์ใบมีด ---------------------------------------------------------------------------------------------------- ด้านกระดาษบิน/OP
จํานวนใบมีด ---------------------------------------------------- 6
พลังม้าชื่อ -------------------------------------------- 2.0 HP / 1.5 kW
น้ําหนักแขวน (เฉลี่ย) -------------------------------------------------- 156Kg
น้ําหนักการขนส่ง (รวมกล่องควบคุม เครื่องติดตั้ง) (เฉลี่ย) 186 kg
ขนาดสูงสุด dB
(*ค่า dB ได้รับโดยการทดสอบ ค่าใช้งาน / การติดตั้งเฉพาะตัวอาจแตกต่างกัน

ความต้องการทางเทคนิคสําหรับส่วนประกอบหลัก
1, ใบ: ใบของลมถูกออกแบบขึ้นอยู่กับเทคโนโลยีการบิน. มันออกแบบและทําจากวัสดุโลหะสกัด AI-Mg No.6061 และผ่านการรักษาความร้อน T6.พื้นผิวของใบมีดยังผ่านการรักษาต่อต้านการกัดกร่อนของสารกัดออกซิเดน. แต่ละชิ้นของบอลมี 3 เส้นกระชับและ 2 หลุมแยกกระชับ ความกว้าง 182 มม ความสูง 23 มม ส่วนบางที่สุด 2 มมและส่วนหนาที่สุดของพื้นที่เชื่อมต่อคือ 5mm ((รูปร่างและการจําลองจะแสดงในหน้าต่อไป) ความแข็งแรงของ 6061 T6 วัสดุสับสนธิ AI-Mg ที่ได้รับการรักษาด้วยความร้อนสูงกว่าวัสดุสับสนธิ AI-Mg ซีรีส์ 50XX ในอุตสาหกรรมของเรามากตารางด้านล่างแสดงให้คุณข้อมูลการเปรียบเทียบคุณสมบัติกล ((รายงานการทดสอบแนบ).

1โครงสร้างชาสี; การออกแบบชาสีแบบบูรณาการเมื่อเทียบกับแบรนด์อื่น ๆ มีความแข็งแรงที่แข็งแกร่งกว่าการแปรรูป CNC และการบําบัดการทําลาย.
2 มอเตอร์,ปรับแต่งให้กับพัดลมเพดานอุตสาหกรรมขนาดใหญ่ หมุนภายในเป็นสัญลักษณ์ SKF นําเข้าจากสวีเดน ค่าเสียงของอุปกรณ์ทั้งหมดน้อยกว่า 60dBโมดูล 2, ขั้นตอนการผลิต, โมดูล 3 โมดูลขนาดใหญ่และกระบวนการบดละเอียด, โครงสร้างทางออกแกน trapezoidal เสริม 40 มิลลิเมตร,น้ํามันกลั่นสังเคราะห์คุณภาพสูงใน British Roadster เป็นตลอดชีวิตที่ไม่มีน้ํามันและไม่มีการบํารุงรักษา, และมอเตอร์นํามาใช้เกรดการกันความร้อนของเยอรมัน H-class.
3ระบบควบคุม: ระบบควบคุมการแปลงความถี่ poleless ใช้ Taiwan Shilin custom frequency converter (มีการรับรองมาตรฐานอุตสาหกรรม)ภายในแผ่นวงจรใช้การรักษากันฝุ่นและกันความชื้น, เครื่องตัดวงจรอากาศชไนเดอร์ที่ติดตั้ง ป้องกันการอ้วนและการรั่วไหล การล้มเหลวไฟฟ้าอัตโนมัติโดยอุบัติเหตุ และการออกสัญญาณเตือนสามารถใช้ระบบสื่อสาร RS485การเข้าถึงเครือข่ายอุตสาหกรรม 4.0 ระดับการป้องกัน EMI, ฝุ่นและกันน้ํา IP66
4, กรอบหลัก: Q345B เหล็กโครงสร้างความแข็งแรงสูงได้รับการรักษาโดยเลเซอร์ - บิด - การปั่นเต็ม - การฉีดพลาสติกและการป้องกันสนิมปรางรับใช้วัสดุเหล็กไร้ขัดลม การออกแบบหลุมนําการ dissipation ความร้อนเพื่อป้องกันมอเตอร์จาก overheating, ส่วนบนใช้การออกแบบรูแถว (การออกแบบรูเข็มขัดไม่มีฟังก์ชันป้องกันการสลิด) การติดตั้งปรับส่วนล่างนํามาใช้สานสานสากลขั้วแนวนอนแบบปรับได้สองทิศทาง (เพียงปรับขั้วทางเดียวไม่สามารถปรับระดับได้อย่างเต็มที่ในอุตสาหกรรม)การออกแบบโครงสร้างของอุปกรณ์รบกวนและป้องกันการตก

5องค์ประกอบความปลอดภัย: โบลท์เชื่อมทั้งหมดเป็นโบลท์ความแข็งแรงสูงมากกว่า 8.8 เกรด, แปลงกันสลิดความแข็งแรงสูง, แปลงกันการปลดลอยของเส้น, ปรับความตึงเครียดสเต็ป,ส่วนหนึ่งของโครงสร้างใช้สลักเหล็กสแตนเลสที่มีสับแนบเส้นความแข็งแรงสูง สายสายพลาสติกกันสนิม 8 มิลลิเมตร

ประสิทธิภาพ (ในความเร็วสูงสุด)
การย้าย (fwd, พัดลง) ---------- 14800 CMM (( m3/min)
ความเร็วสูงสุด 50 RPM
การใช้พลังงาน @ ความเร็วสูงสุด ----------------------- 1.5 kW
ประสิทธิภาพ @ 100% สูงสุด ความเร็ว ---------------------------------- 8.53CMM/Watt
พื้นที่ที่มีประสิทธิภาพสูงสุด(หลากหลายตามความสูงการติดตั้งที่แตกต่างกัน และต่ํากว่าอุปสรรค)---- 600-1400 m2
ระยะทางอุตสาหกรรมทั่วไป ---------------------------------------------12-40 เมตร

เครื่องติดตั้ง
การติดตั้งแบบมาตรฐาน
เครื่องกรง I-Beam ทั่วไป w/ สายสับและ 250mm Drop
กลูแลม มอนท์ (ไม่จํากัด) หมุนสับสับสับสับสับสับ & 200MM Drop

การขยายการตกเพิ่มเติม (Puyou)--------- สูงสุด 2 เมตรใน 20 ซม.
มอเตอร์
มอเตอร์เกียร์ --------------------------------------------------- CV40-30-1500
โครงสร้างสรรพภัณฑ์ ------------------------------------------------------- SKF สารสรรพภัณฑ์หนัก
อายุการออกแบบ 12 ปี
HP --------------------------------------------------- 2 / 1.5 กิโลกรัม
อุณหภูมิการทํางานภายใน ---- -20 °C ถึง +40 °C
ประเภทการกันความร้อน ---------------------------------- H
ระดับการป้องกัน IP 55
สภาพการทํางาน S 1
ค่าบริการ 0.8/078
กล่องเกียร์
ประเภท ------------------------------------------------------------ 2 ขั้น Helical
ระยะเวลาการใช้งาน
พานควบคุมเครื่องยนต์ (MCP)
พลังงานมาตรฐานและอัมเปอร์สูงสุดใช้ ---- -----220V AC 2Ø (16A) หรือ 380 AC 3Ø (20A)
ไฟแสดงพลังงาน ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ ________ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______
เครื่องกรองสาย RF
เครื่องตัดอากาศ
คาเบลขับเคลื่อนเครื่องยนต์ VFD -----------------RVV1*
เครื่องแปลงความถี่
เครื่องควบคุมความถี่ที่ไม่มีขั้ว,(1.5 กิโลวัตต์) ราคา 380V/220V
ส่วนประกอบความปลอดภัย
สกรูหมุนหมุน
โครงสร้างป้องกันการตกของเครื่องกล
สายเหล็กเคลือบพลาสติก
สายเชื่อมขัดใบ (6) สายความปลอดภัย สายสายสาย (เพียงติดเพดาน)
สกรูความแข็งแรงสูงและลูกหมากกันสลิด 8 ชิ้น8,10.9, 12.9 เกรดสําหรับโครงสร้างต่าง ๆ
การรับประกัน
การรับประกันชิ้นส่วนหนึ่งปี สําหรับมอเตอร์ ใบเลื่อย กล่องเกียร์ และแผ่นควบคุม

หลากหลายตัวเลือกของพัดลมเพดานอุตสาหกรรม ดังด้านล่าง


โมเดลโวเตจ ((V) กว้างของพลังงาน ความเร็วสูงสุด ปริมาตร dB น้ําหนัก

สําหรับข้อมูลสินค้ารายละเอียดเพิ่มเติม โปรดติดต่อฝ่ายขายต่างประเทศของเรา
